Louis Cyr, Canada, 1863-1912. Seine außerordentlichen Leistungen bestanden unter anderem darin, 500 lbs (227 kg) mit drei Fingern hochzuziehen und 4337 lbs (1967 kg) auf seinem Rücken zu tragen. Nach Ansicht von Ben Weider, dem ehemaligen Vorsitzenden der IFBB, ist Cyr der stärkste Mann, der je gelebt hat. (wikipedia) Wir machen alles krumm.

– Krumme Dinge nicht nur für Amigos –

Als eine der traditionsreichsten Rohrbiegereien im süddeutschen Raum sind wir aufgrund unserer reichhaltigen Erfahrung und des umfangreichen Werkzeugbestands Ihr optimaler Partner bei der Umsetzung Ihrer Produktideen.

Seien es Landekufen für Hubschrauber, Umlenkrohre für Neutronenstrahlen, Rohrwendel für Wärmetauscher, Handläufe für Wendeltreppen, Profile für Lichtbänder, Ringe um Fernsehtürme oder dergleichen mehr: Wir helfen Ihnen gerne und freuen uns auf Ihre Anfrage. Sei sie auch noch so ausgefallen!

nach oben

Rollen / Wendel

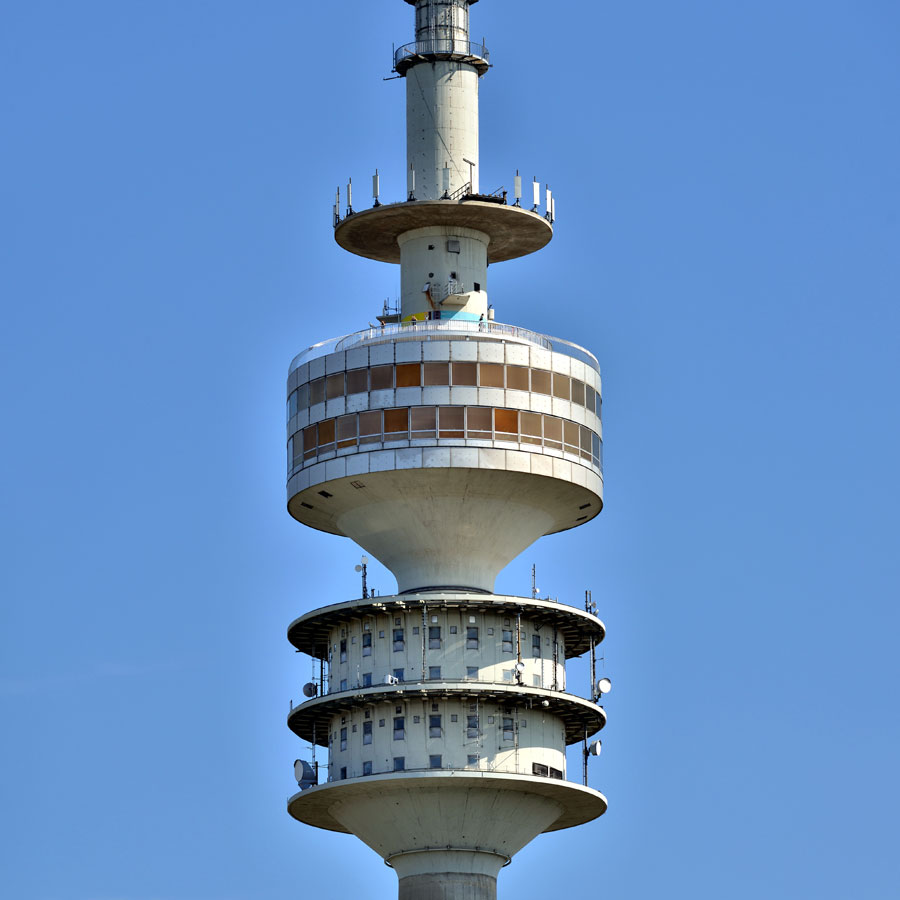

Ring für den Turmkorb des Olympiaturm Ring für den Fernsehturm München
(Photo: Taxiarchos228 aka Wladyslaw)

Das sogenannte Drei-Rollenverfahren erfolgt zwischen drei hydraulisch angetriebenen Rollen. Es ist besonders für große Biegeradien geeignet.

Ebenso bietet sich dieses Verfahren an, wenn Profile oder Flachmaterial gebogen werden soll.

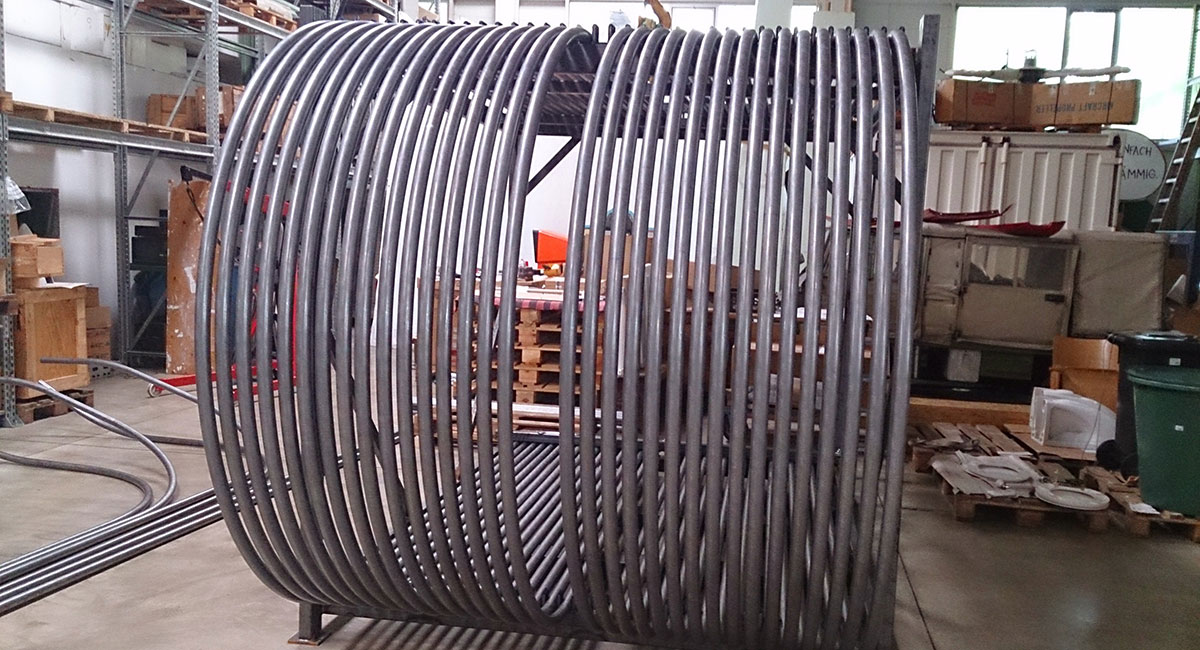

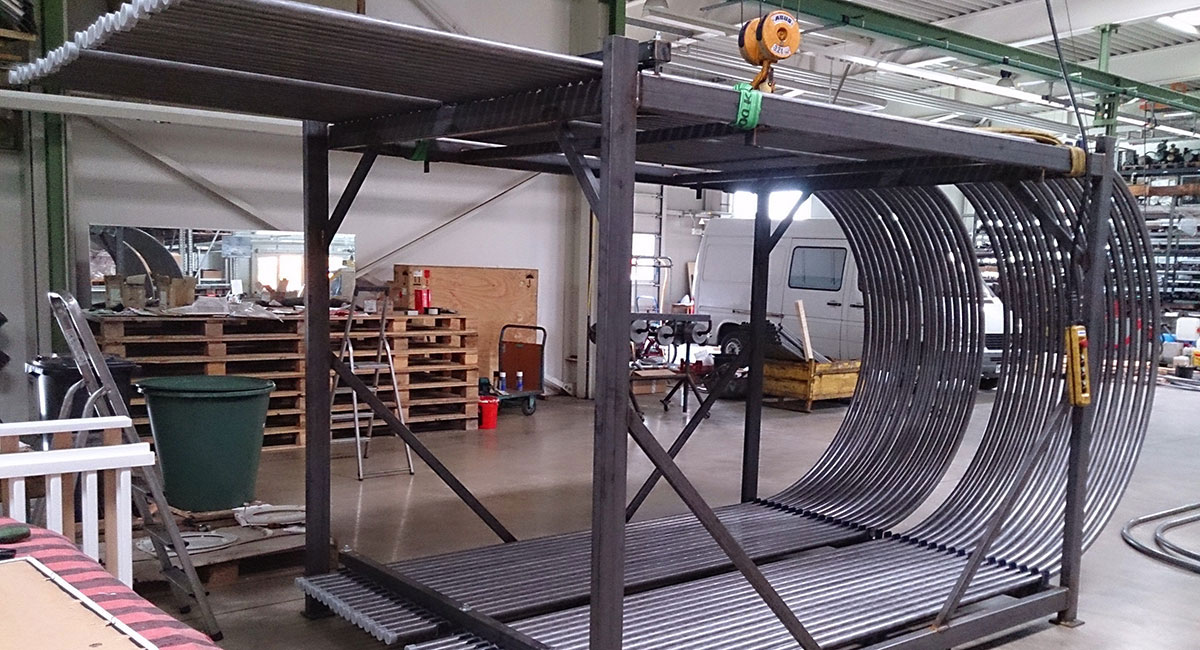

Durch eine zusätzliche Hebeeinrichtung können die Biegungen dreidimensional im Raum erfolgen, was sich speziell für die Herstellung von Wendeln – etwa für Treppengeländer von Wendeltreppen oder Einsätze von Wärmetauschern – eignet.

Wir können alle gängigen Rundrohre ebenso wie Ovalrohre, Profile oder auch Vollmaterial auf Biegedurchmesser ab 220 mm rollen.

Beispielzeichnung Biegeangaben (PDF)
Konstruktionshinweise zur Bemaßung und Rohrbögen/Rohrverlauf

Biegeangaben Wendel (PDF)
Formular für Wendeltreppen

Werkzeugliste (PDF)
andere Werkzeuge auf Anfrage.

nach oben

Dornbiegen

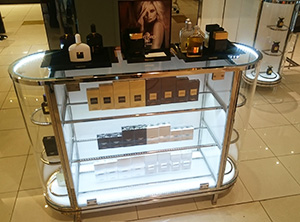

Vitrine: Tom Ford Parfum Vitrine für Tom Ford Parfum

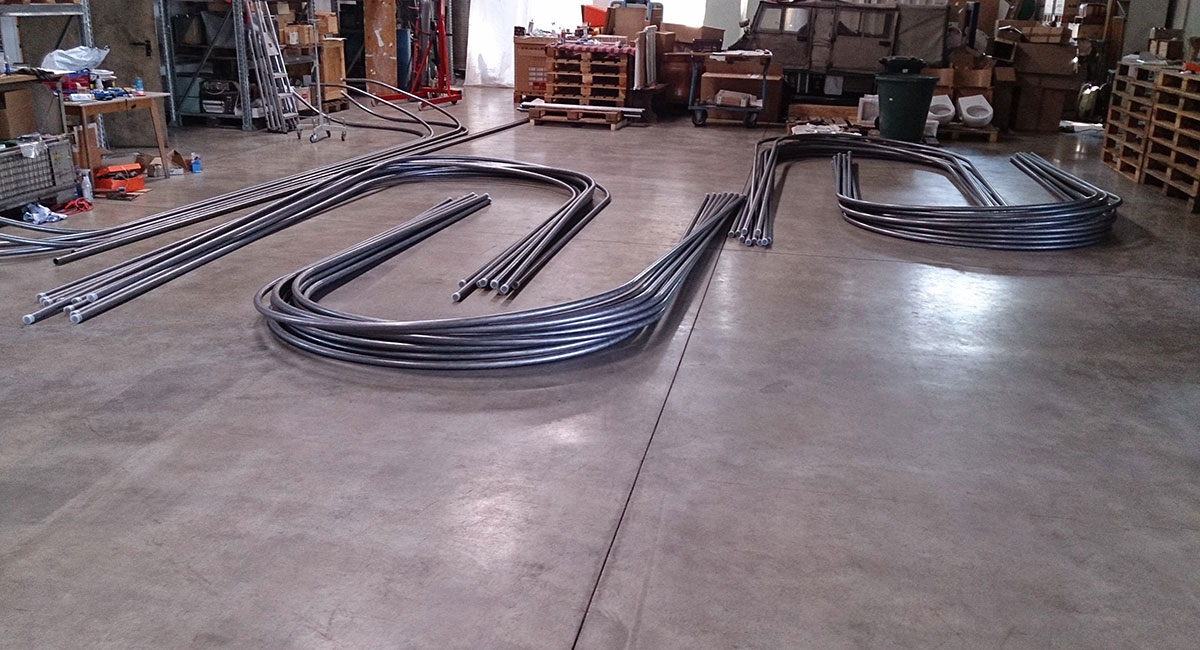

Beim sogenannten Dornbiegen wird das Rohr auf einen Stützdorn aufgefädelt und dann über eine Biegematritze mit dem gewünschten Biegedurchmesser hydraulisch kaltverformt.

Das Dornbiegeverfahren ist vor allem für engere Biegeradien – ab 1,5 x Rohrdurchmesser – geeignet und zeichnet sich durch hohe Genauigkeit und Wiederholbarkeit sowie niedrige Stückkosten aus.

Wir können auf über 140 Dornbiege-Werkzeuge zurückgreifen für
- Rohre von 15 bis 90 mm Außendurchmesser bei
- Biegedurchmessern von 40 mm bis 640 mm

Zur Erfüllung Ihrer speziellen Kundenwünsche fertigen wir gerne auch entsprechende Sonderwerkzeuge an.

Im Dornbiegeverfahren können wir alle gängigen Rundrohre ebenso wie Ovalrohre, Profile oder auch Vollmaterial verarbeiten.



Biegeangaben (PDF)
Konstruktionshinweise zur Bemaßung und Rohrbögen/Rohrverlauf

Werkzeugliste (PDF)
andere Werkzeuge auf Anfrage
